안녕하세요,,,

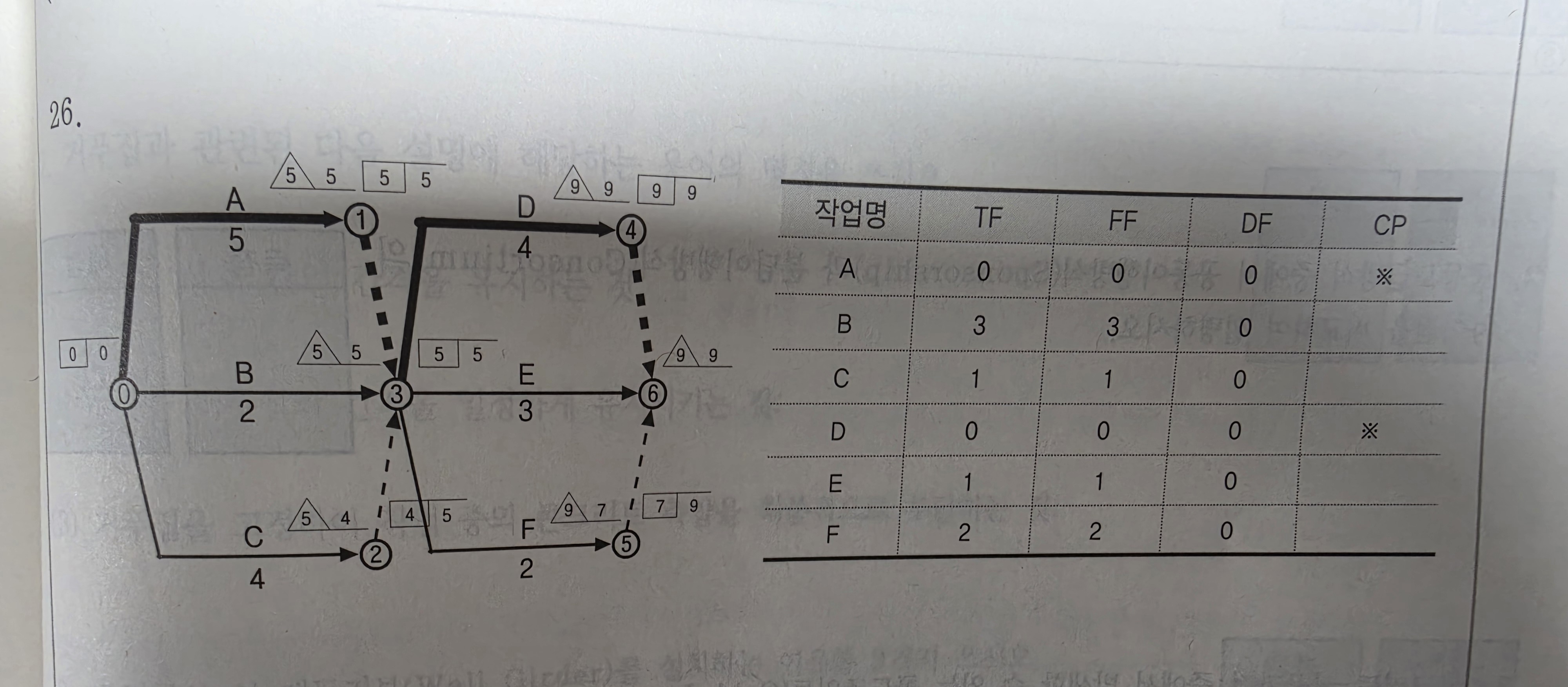

공정표는 문제가 되지 않지만 B,C,E작업의 여유계산이 잘못되어 있다는 것을 확인하셔야겠습니다.

화살표형 네트워크 공정표를 그리다보면 로지컬 더미(Logical Dummy)와 넘버링 더미(Numbering Dummy) 두개만 필요하다는 것을 알 수 있으며, 이 두 개만 구분한다면 여유시간 계산에 혼란은 없을 것입니다.

동그라미로 표현되는 이벤트에서 실선의 화살표 없이 단 하나의 더미만 발생하는 경우는 넘버링 더미(Numbering Dummy)입니다.

오직 이 경우에만 해당작업의 여유시간 계산은 바로 다음의 이벤트에서 계산한다고 기억해두시고, 나머지 경우는 해당작업의 종료이벤트에서 여유계산을 합니다.

나머지 경우라는 것은 넘버링 더미(Numbering Dummy)가 아니라 로지컬 더미(Logical Dummy)라는 것입니다.

이 문제에서 발생되어진 더미 4개는 모두 넘버링 더미(Numbering Dummy)라는 것이 확인되시죠?

B작업은 1번이 아닌 3번, C작업은 2번이 아닌 3번, E작업은 4번이 아닌 6번, F작업은 5번이 아닌 6번에서 여유계산을 시도한다는 것을 절대 주의해 주셔야겠습니다.

넘버링 더미(Numbering Dummy)의 관계를 갖는 작업은 상호간 바꾸어서 그려질 수 있는 관계입니다.

이럴 경우

(1) 주공정선상의 작업들은 달라지지 않으며, 결합점에서의 일정표현은 달라질 수 있다.

(2) 주공정선상의 작업들 이외의 나머지 작업들의 여유시간은 절대 변하지 않는다.

위의 두가지 사항만 잘 기억해주시고 계시면 될 것 같습니다.

감사합니다.
