안녕하세요,,,

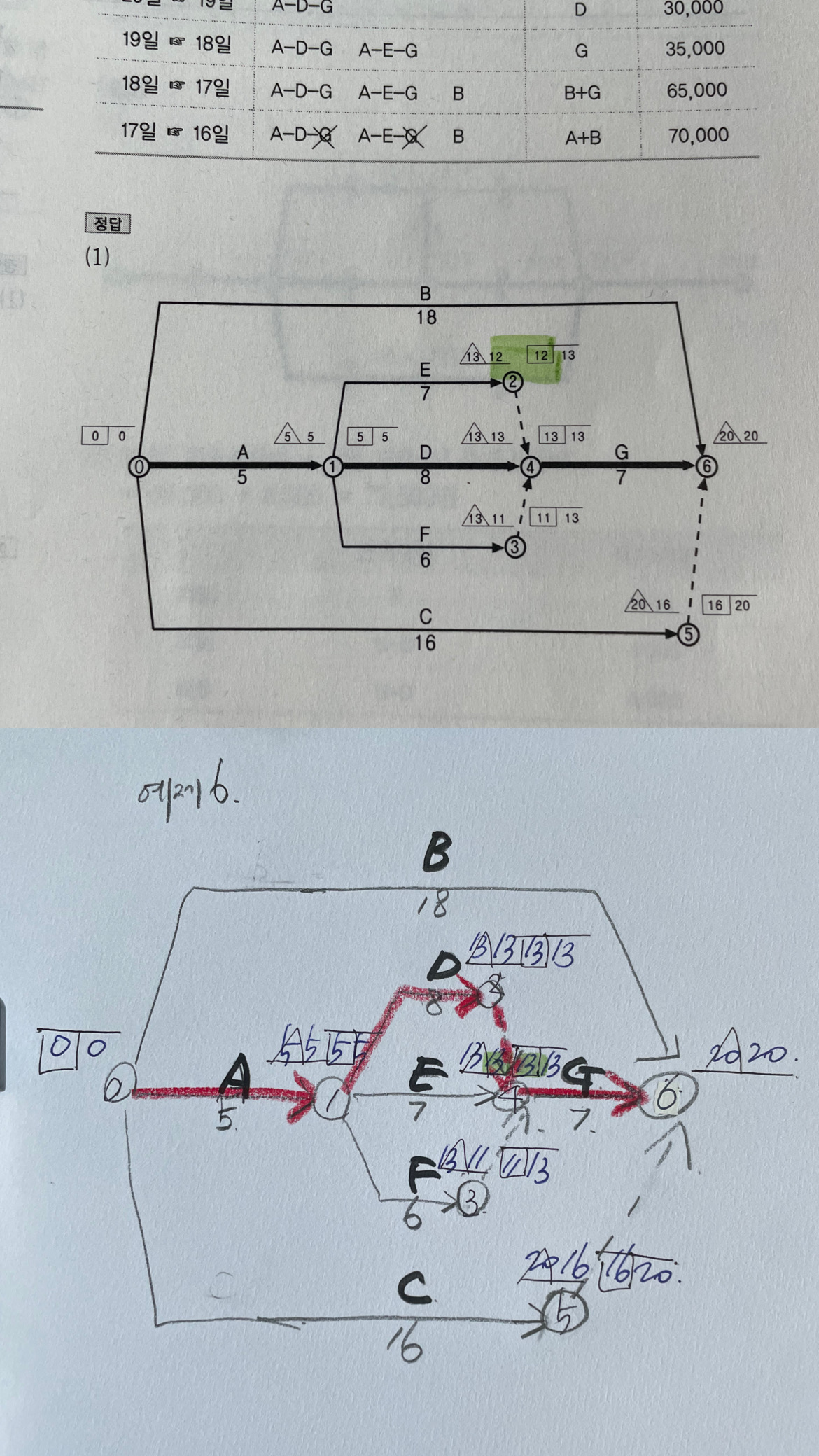

그림상에서 발생되어진 3개의 더미는 모두 넘버링 더미(Numbering Dummy)이며, 넘버링 더미의 관계를 갖는 작업은 상호간 바꾸어서 그려질 수 있는 관계입니다.

B와 C는 넘버링 더미의 관계이며 B,C 둘 중의 어느 하나를 넘버링 더미 처리하여도 무관합니다.

D,E,F는 넘버링 더미의 관계이며 세개의 작업 중에서 누가 가운데 위치하여도 상관없겠습니다.

개시결합점과 종료결합점에 존재하는 작업의 중복을 피하기 위해 사용되어지는 넘버링 더미의 경우,

(1) 주공정선상의 작업들은 달라지지 않으며, 결합점에서의 일정표현은 달라질 수 있다.

(2) 주공정선상의 작업들 이외의 나머지 작업들의 여유시간은 절대 변하지 않는다.

위의 두가지 사항만 잘 기억해주시고 계시면 될 것 같습니다.

감사합니다.
