안녕하세요,,,

지점반력은 경사부재이든 곡선부재인든 상관하지 않고 지면에 수직, 수평으로 작용하게 됩니다.

B지점은 지면에 수직반력 5kN이 생기고, A지점은 지면에 수직반력이 10kN이 생기고 수평반력은 0입니다. 여기서 더 이상의 생각의 연장은 하시면 안됩니다.

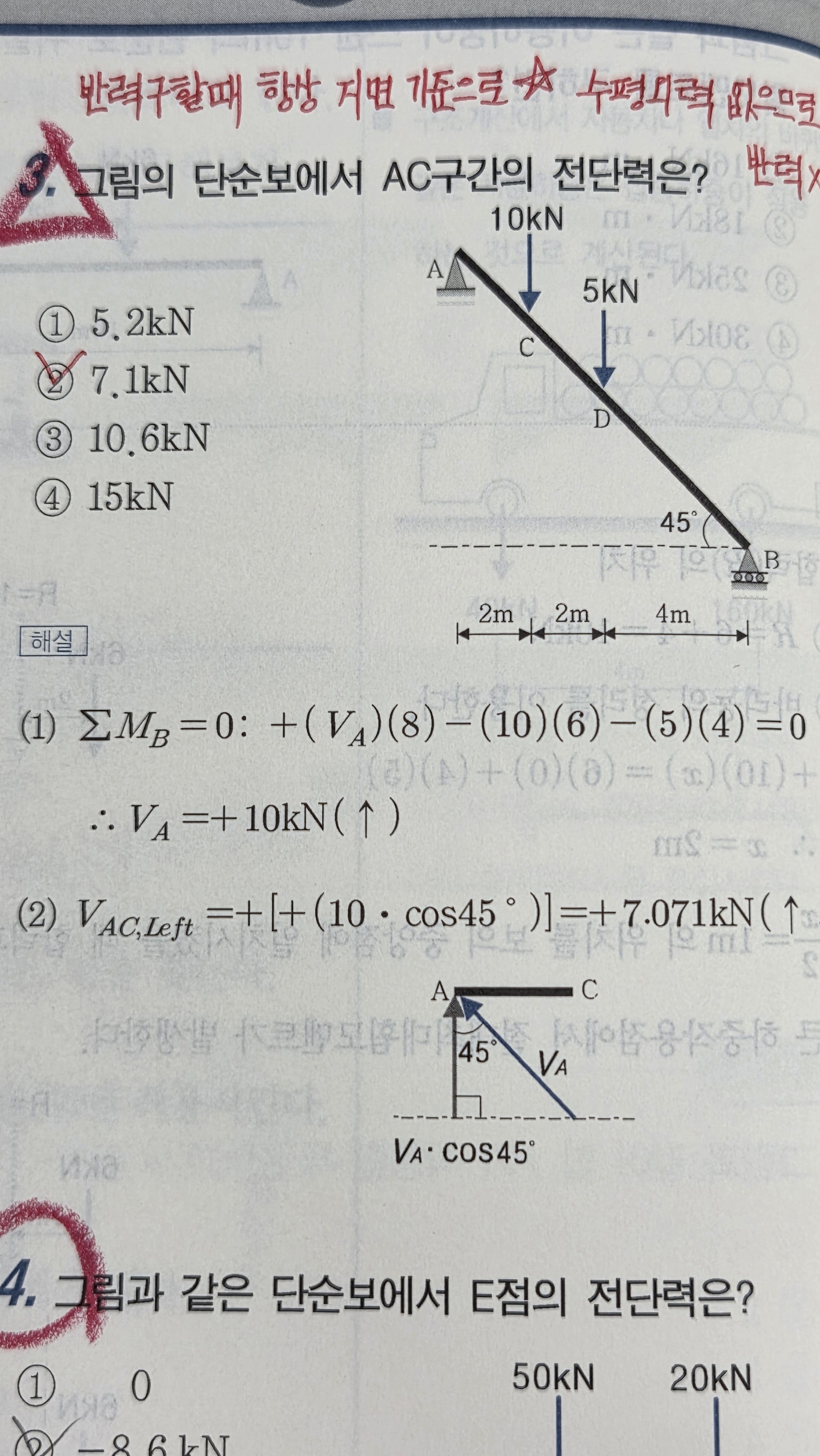

AC구간의 전단력을 묻고 있으므로  AC구간을 수직절단하여 좌측이나 우측, 어느 한쪽을 계산하는데 왼쪽이 더 가깝고 편해보입니다. 그렇다면 왼쪽의 A지점 수직반력만이 전단력 계산 대상이 됩니다.

전단력은 부재에 수직으로 작용하는 힘인데  A지점 수직반력이 AC와 수직이 아니므로 수직으로 생각해서 계산하면 45도의 cos성분이 수직이라는 것이 교재의 그림과 해설이 되겠습니다.

마찬가지로 여기서 더 이상의 생각의 연장이나, 다른 사고방식과의 혼용을 하시면 뒤죽박죽이 되어버립니다.

감사합니다.
