제목
보 배근도
질문유형 온라인강의 > 건축기사실기 The Bible(POINT 이론) > 안광호
글쓴이 김*민 등록일 2026.08.22 답변상태 답변완료
  • 교수님, 구조 평면도를 가지고 배근도 찾기를 이해할려고 현재  25년 3회 와 26년도 1회 밖에 없어서 기출문제 중에 라멘구조로 된 평면도를 가지고 26년도 1회 배근 일람표를 가지고 만들어서 공부하고 있습니다.

    공부를 하다 보니 25년 3회에는 대부분 큰보로 사용하는 경우는 휨모멘트가 양단부가 상부근이 많이 중앙부는 하부근이 많이 배근되었고 작은보는 불연속부, 중앙부, 양단부 또는 양단부 혹은 중앙부만 되어 있지만 대부분 불연속부와 중앙부는 하부근이 많이 배근, 양단부는 상부근이 많이 배근되는 거 같습니다.

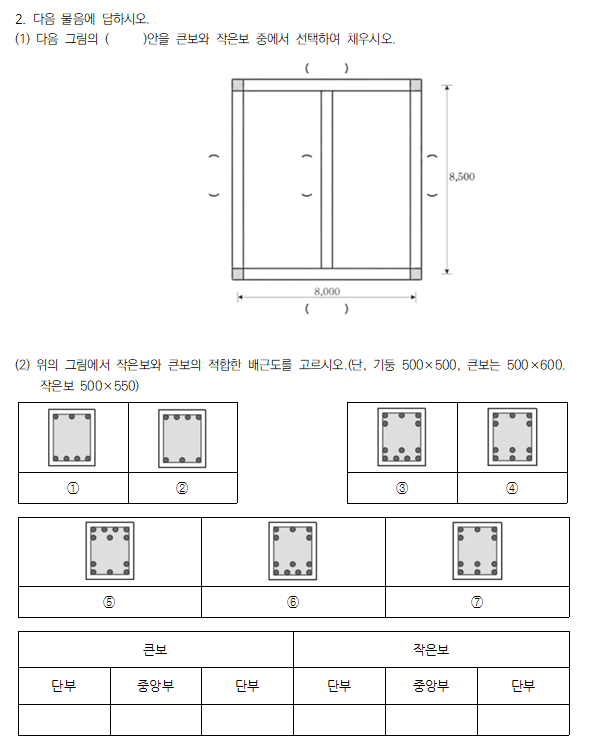

    제가 만든 배근도는 다음과 같습니다.



    이 배근도 일람표는 26년도 1회 배근도를 가지고 참고했습니다.  만약 이게 실제 시험에 나온다고 가정을 한다면 큰보는 배근도는 단부 2 중앙부 1 단부 2

    작은보는 단부 4번 중앙부는 3번 단부는 4번으로 배근되어야 하는건지

    아니면 단부는 7번, 중앙부는 6번, 단부는 5번

    아니면 교수님이 생각하시는 작은보에서 배근은 배근도 번호가 있는지 궁금합니다.





  • 안광호 |(2026.08.25 20:18)

    안녕하세요,,,

    작은보는 단순지지 상태이므로 중앙부를 1번으로 선택한다고 했을 때 큰보와 접한 양단부쪽은 1번보다 철근의 개수가 적은 상단2개, 하단 3개 정도면 될 것 같습니다.

    압축철근은 보통 2개 정도로 하여 스터럽을 걸 수 있을 정도면 됩니다.

    4개의 큰보들은 양단부쪽은 부모멘트의 영향으로 상단철근이 많은 5번이 적합할 것 같으며, 중앙부 쪽은 정모멘트의 영향으로 하단철근이 많은 6번이 적합할 것으로 판단됩니다.

    감사합니다.
