제목	휨모멘트
질문유형	온라인강의 > 실기_건축구조 > 안광호
글쓴이	이*호	등록일	2018.10.29	답변상태	답변완료

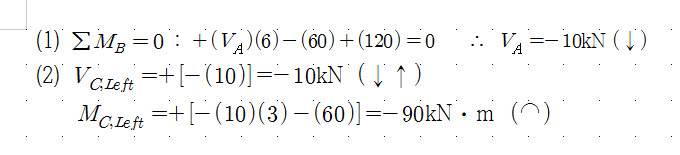

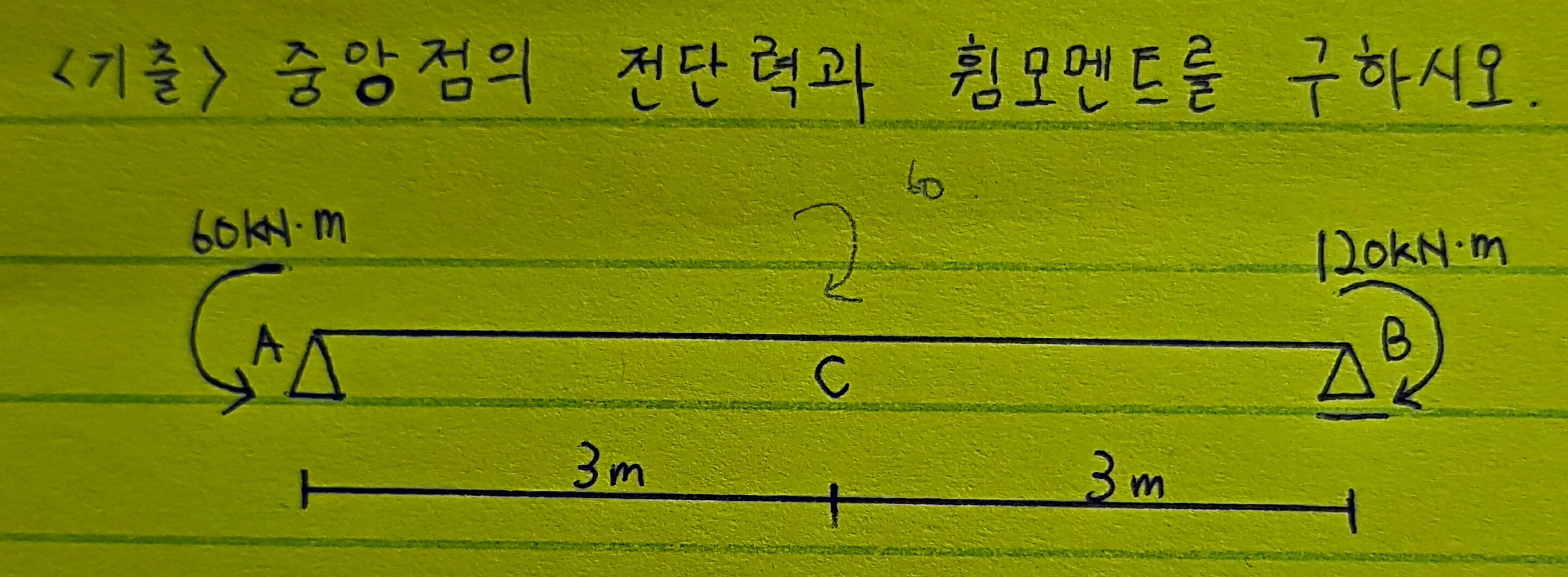

중앙에서 왜 시계방향 휨모멘트가 생기는지 이해되지 않습니다. 같은 크기가 되려면 A의 방향과 같은 반시계로 생겨서 반시계방향 120, 시계방향 120으로 되야하지 않을까 하는데.. 힘의 평행조건식으로 알려주세요. 안광호 ｜(2018.10.31 18:32) 안녕하세요,,, 두개의 모멘트하중에 대한 평형조건식은 (1), 지점반력과 모멘트하중에 대한 C점의 부재력은 (2)와 같이 산정됩니다. C점에서의 전단력의 크기는 10kN이고 반시계방향의 회전을 유발하는 우력이 작용하는 형태이고, C점에서의 휨모멘트의 크기는 90kN.m이고 수평의 부재를 위 쪽으로 휘게 만드는 형태라는 의미가 됩니다. 감사합니다.
첨부파일	20181029_212115.jpg
