제목
구조질문있습니다.
질문유형 온라인강의 > 실기_건축구조 > 안광호
글쓴이 최*현 등록일 2018.11.08 답변상태 답변완료

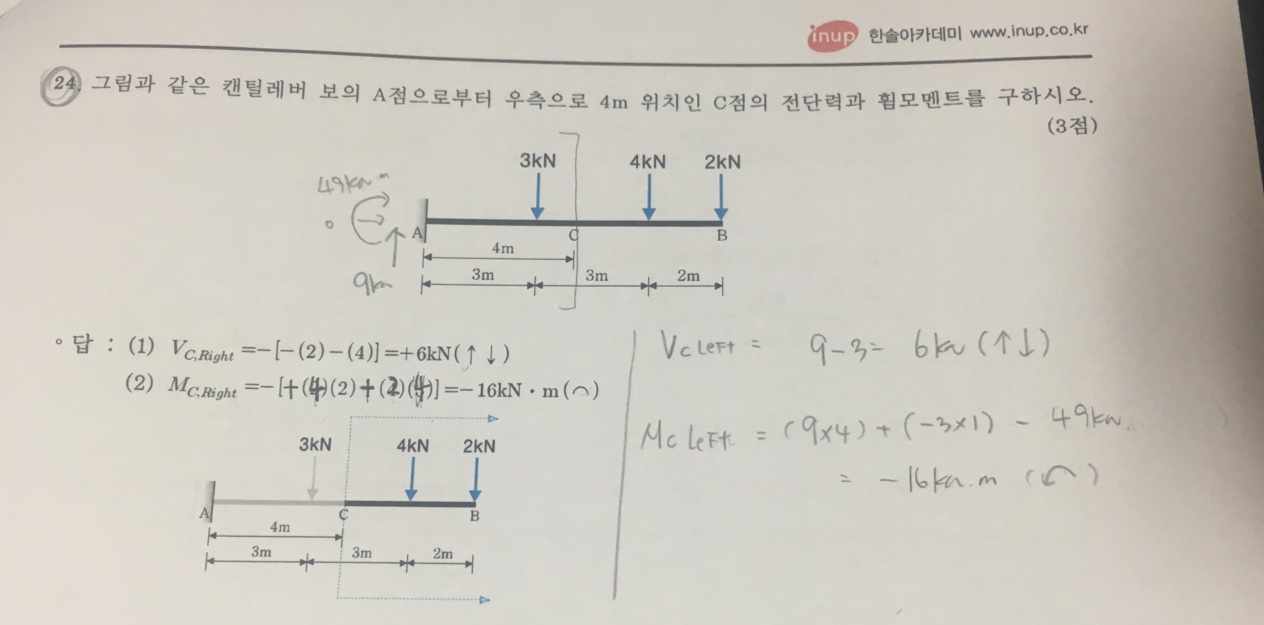

  • 전단력과 휨모멘트를 구할때 설명에서는 오른쪽으로 짤라서 설명해주셨는데

    왼쪽으로 짤라서 문제를 풀어보니

    답은 도출해냈는데 마지막에 휨모멘트의 방향에서 이해가 안되는점이있습니다.

    처음 기준을 시계방향쪽을 + 로 가정하여 문제를 풀었는데

    -16kn.m가 나오면 정답에

    16kn.m (반시계방향) 으로 표시해야하나요? 아님 -16kn.m (반시계방향) 으로 해야하나요?

    문제 설명에서는 오른쪽방향으로 짤랐을때 -16kn.m (시계방향)으로 설명해주셨는데

    왼쪽이든 오른쪽든 정답은 같은것으로 나오는게 맞는건가요?

  • 안광호 |(2018.11.08 11:16)

    안녕하세요,,,

    그렇습니다. 왼쪽으로 계산해도 동일한 결과값이 산정됩니다.

    +[-(49)+(9)(4)-(3)(1)]= -16kN.m 가 C점의 휨모멘트를 좌측으로 계산한 표현이 될 것입니다.

    감사합니다.
