제목	선생님 질문있습니다.~
질문유형	온라인강의 > 필기_건축구조 > 안광호
글쓴이	이*승	등록일	2018.11.11	답변상태	답변완료

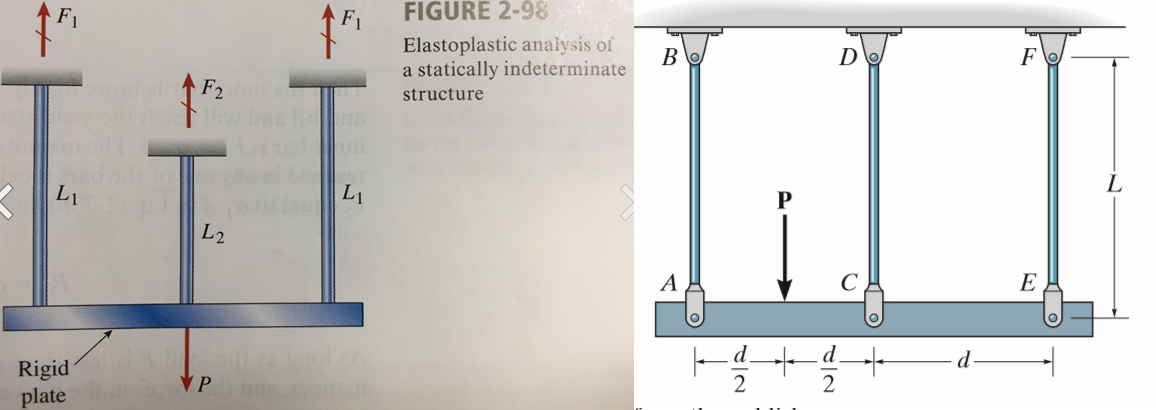

선생님, 좌측의 구조물은 L1 과 L2의 구조물의 변위 δ는 같다라는 적합방정식이 적용되는 반면, 우측 그림은 변위가 각각 달라 삼각비로 적합방정식을 세워야 했습니다. 좌측은 변위가 같은데 우측은 다른 이유는 하중작용점의 차이 때문인가요? 안광호 ｜(2018.11.12 16:46) 안녕하세요,,, 좌측은 Rigid plate라는 강체라는 조건때문에 외력에 대한 각 부재의 변형량이 같다는 조건을 세울 수 있습니다. 우측은 강체라는 조건이 없고, 그림 자체가 힌지 연결된 상태의 그림이므로 외력에 대한 변위를 삼각형의 형태로 나타낸 적합방정식이 필요할 것 같습니다. 감사합니다.
첨부파일	123562.png
