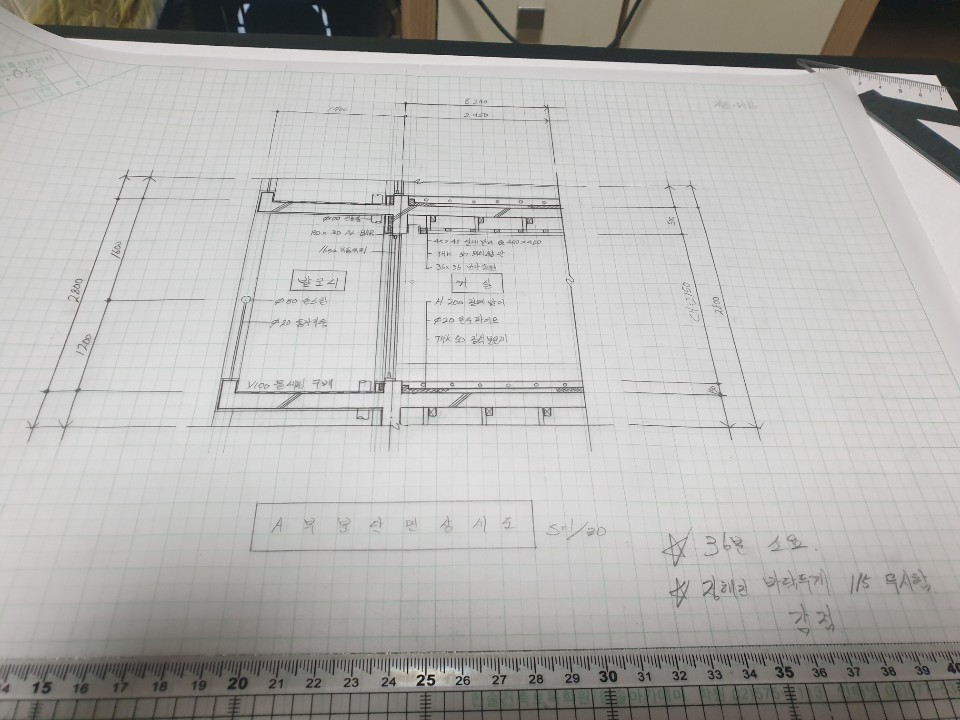

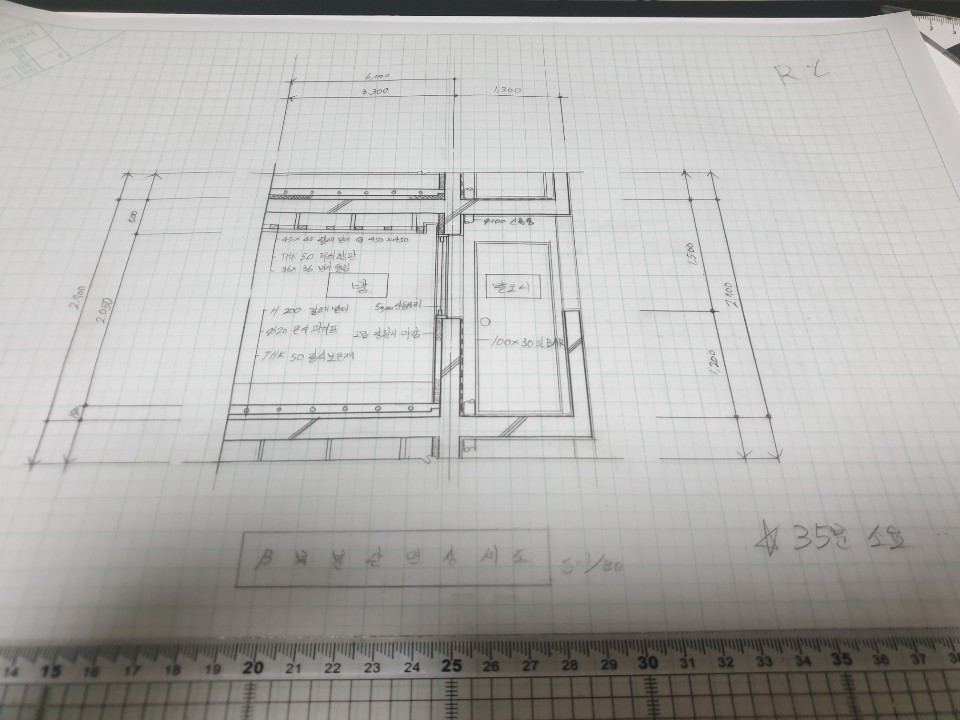

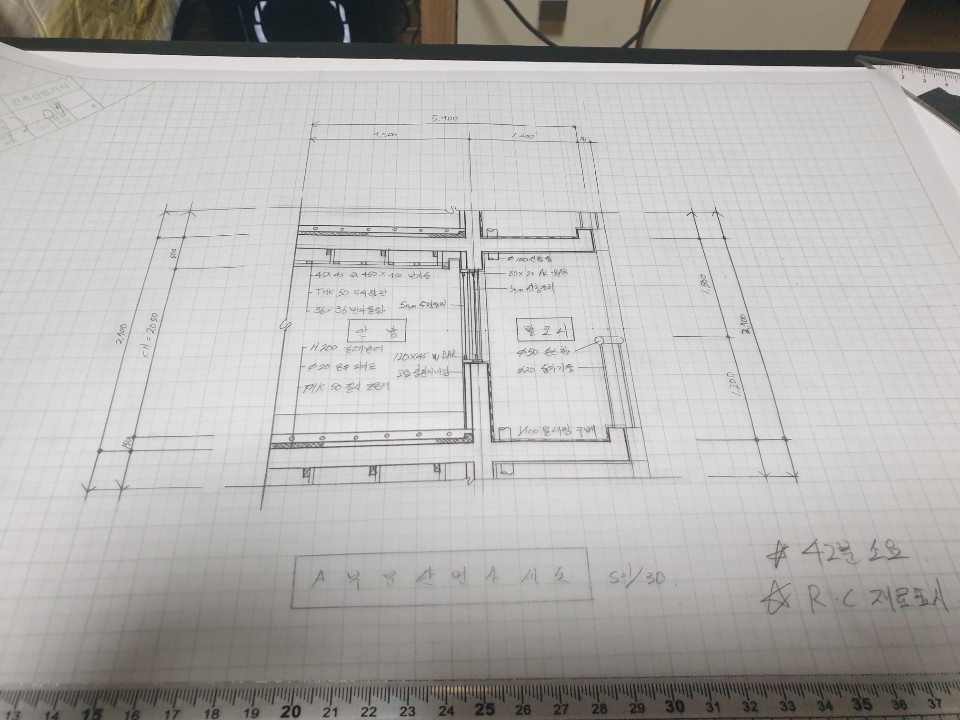

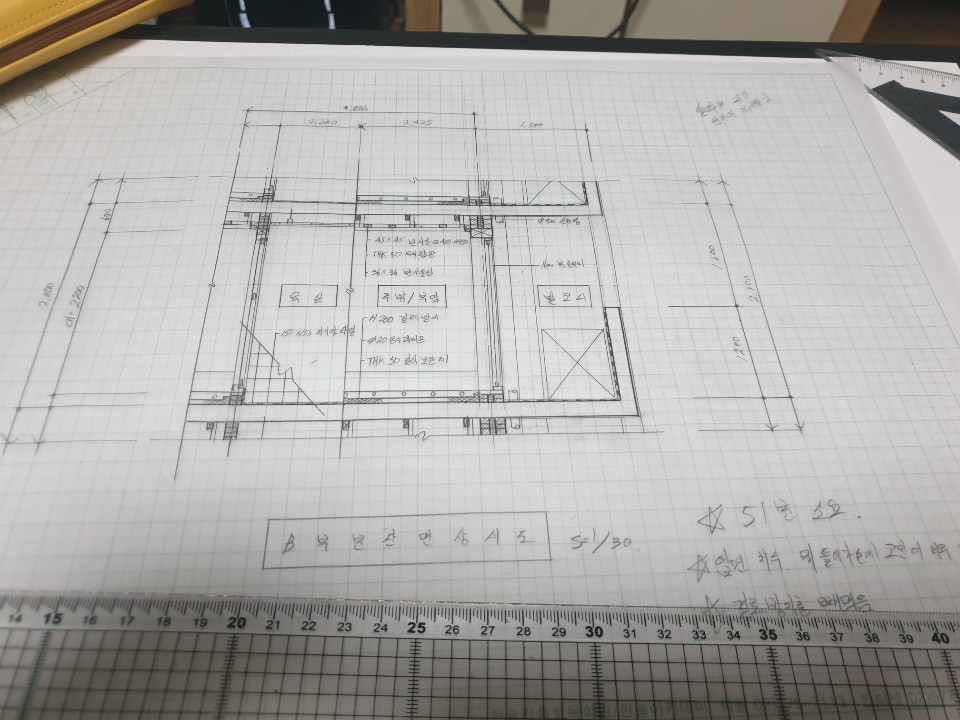

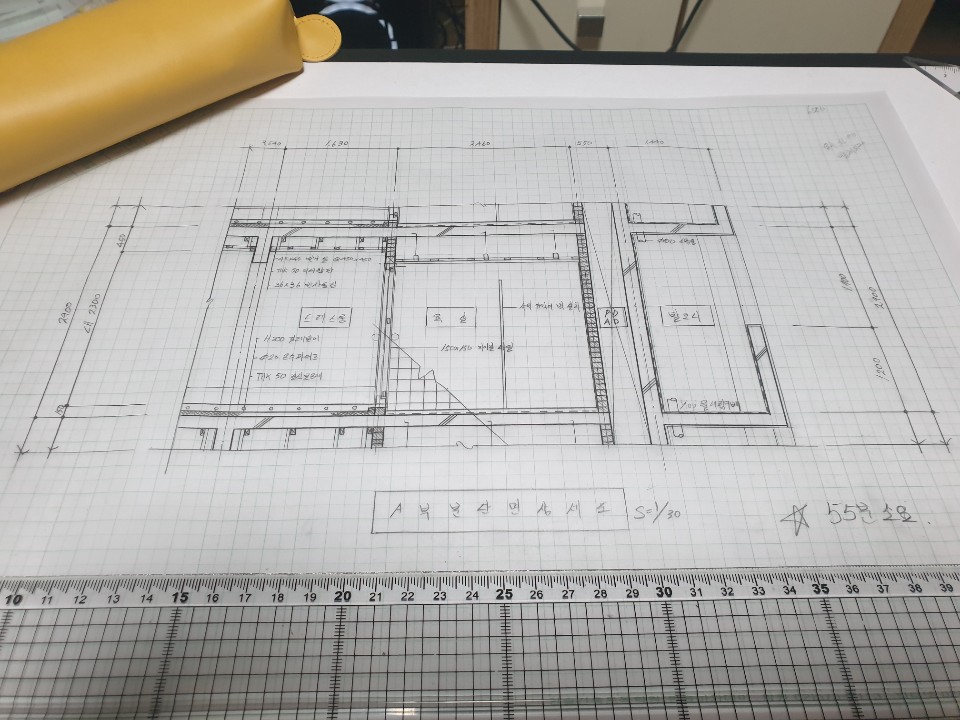

단면도는 어려운 문제 따라갈려다가

혹시 잘모르는거 아닌가 싶어서 기초적인거 그렸는대

생각보다 기본을 좀 놓쳐서 몆장 연습한 김에 하나씩 다 그려 봤습니다.

계단단면도보단 확실히 쉬운감이 있는것 같습니다.

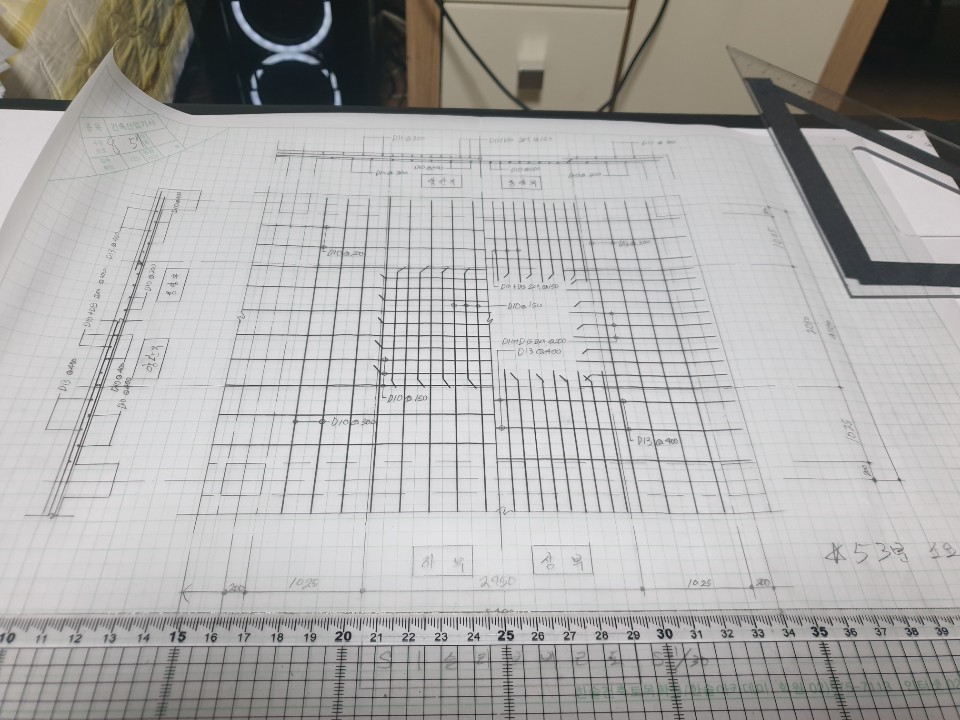

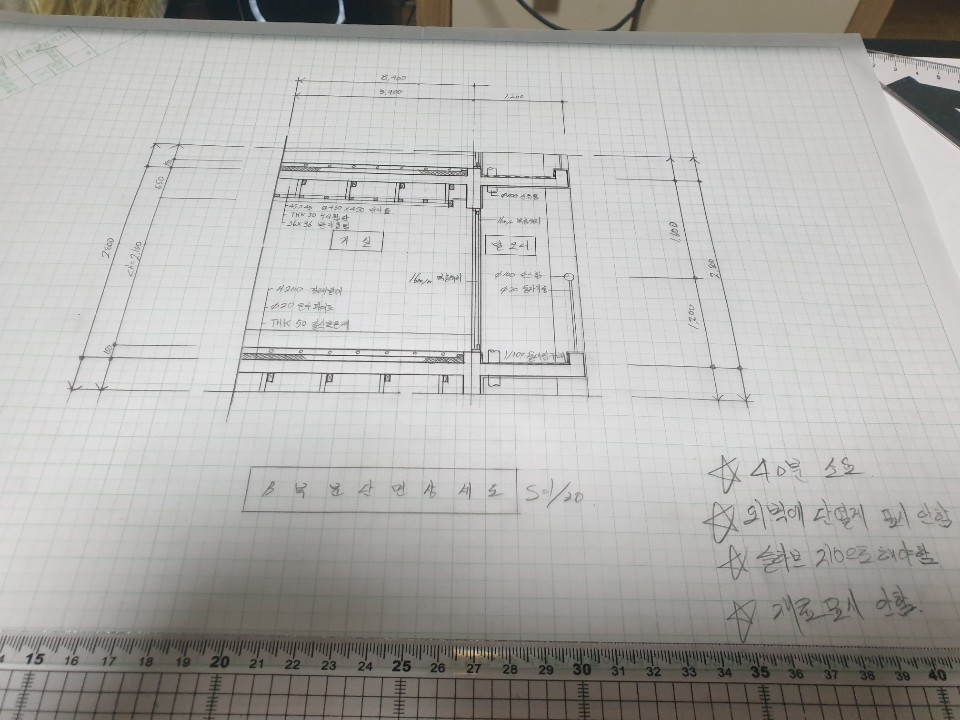

라멘 구조 배근도는 기둥을 말씀하신대로 400*400에 고정했습니다.

보와 크기가 맞을 뿐더러 배치가 틀려도 400*400으로 안하면 머리가 아파져서 시간만 잡아먹는 기분이라 앞으로 그냥 이렇게 하기로 정했습니다.

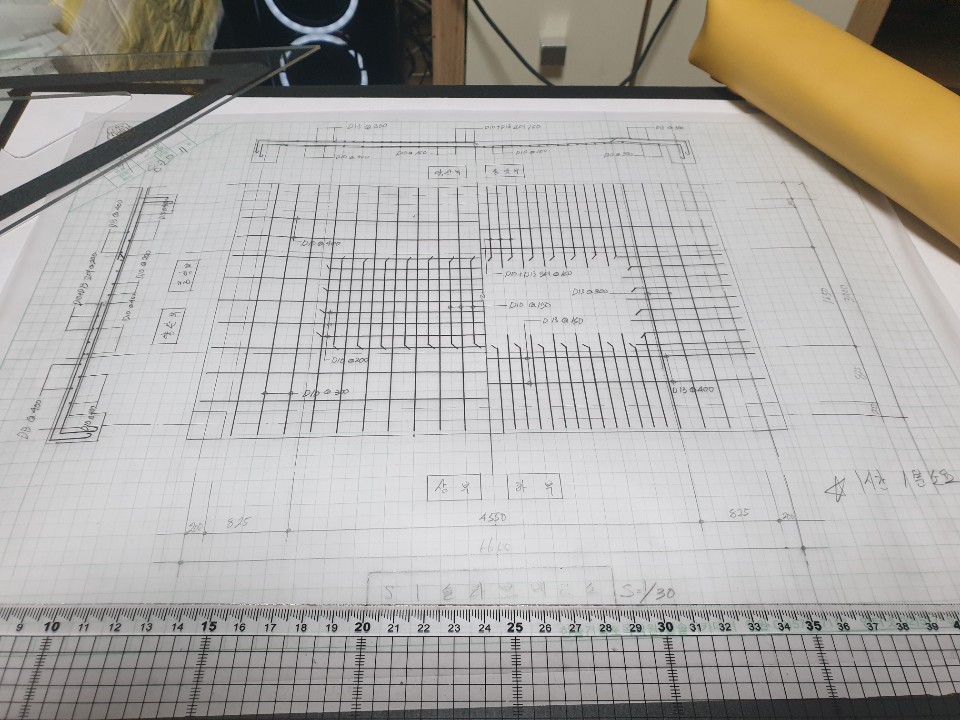

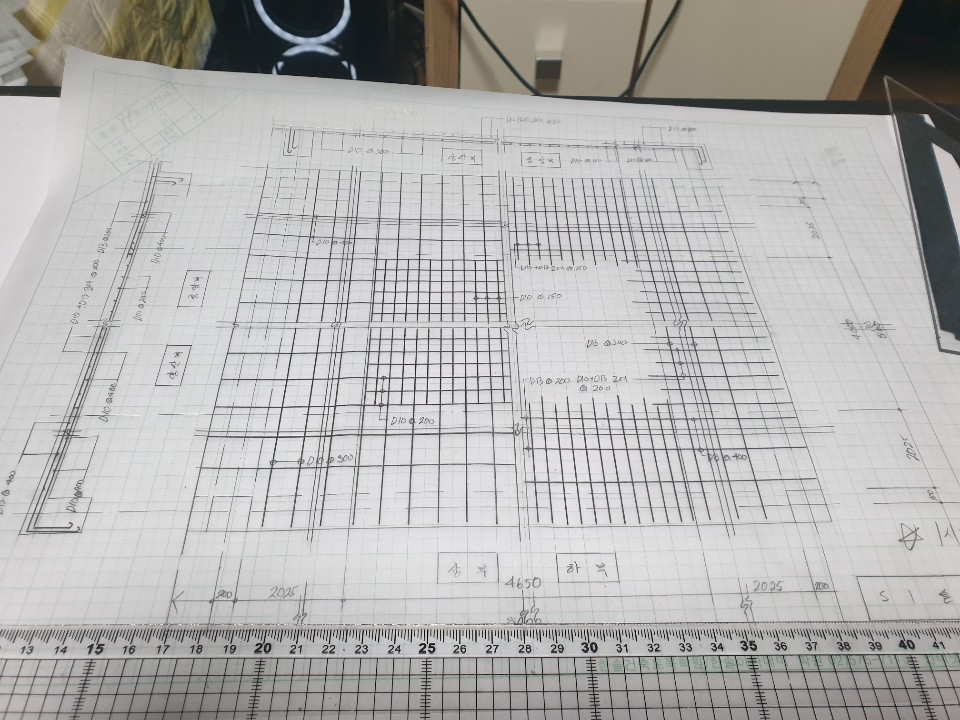

그리고 큰 크기의 배근도를 그려봤는대.. 실수를 범한게

말하신대로 줄인값 단변의 1/4 를 단변치수로 정해버려서..

만회하고자 보시다시피 장변 단변 모두 3토막 내버렸습니다..

저는 줄이는걸 중앙부분만 줄이면 되겠지란 심정에 이랬는대.. 멍청했습니다.

혹시 보시고 제가 놓친 오점이 있다면 알려주시면 감사하겠습니다.

그리고 그 오점이 너무 크다 생각하시면 다시 한번 그려오겠습니다.

내일은 큰 크기의 배근도 잘라서 2장,

라멘구조 단면도 강의하면서 큰 크기나 좀 어렵다고 하신 것들 위주로 몇장,

거기에 시간이 좀 되면 창호도를 그려오겠습니다.

감사합니다.

이제보니 벽체 바깥쪽 치수를 기입 안했습니다.

내일 배근도에 추가해 오겠습니다.
