제목	질문 있습니다.
질문유형	온라인강의 > 필기_건축구조 > 안광호
글쓴이	김*민	등록일	2020.06.16	답변상태	답변완료

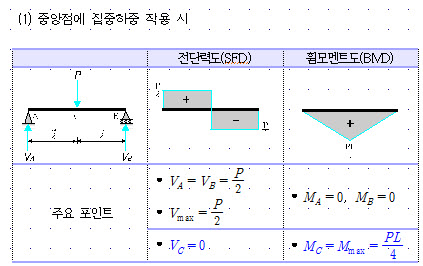

교수님 12번 [구조역학]정정보-하중의 부재력과의 관계 강의 영상 내용중에 단순보 단면력도 : 집중하중 작용시에 관한 내용입니다. 강의 내용중 단면력도(SFD) 상으로는 Vc가 0이라는 것은 알겠습니다 하지만 단순보에서 전단력을 구하는 내용을 적용해보았을때 c점을 수직절단하고 왼쪽을 바라보았을때 A지점의 지점반력인 P/2만이 존재하므로 Vc 는 0이 나오지 않습니다. 설명부탁드립니다. 안광호 ｜(2020.06.20 15:57) 안녕하세요,,, 보 또는 라멘구조물의 임의의 i점에 집중하중 P가 작용할 때 i점은 불연속 (Discontinuity)이므로 점의 전단력 V는 정의되지 않습니다. 따라서, i점의 왼쪽 단면의 전단력과 오른쪽 단면의 전단력 2개의 값이 존재하게 되며, 이것은 수직반력이 존재하는 각각의 지점에서도 마찬가지입니다. 따라서, 이러한 두가지 위치에 대해 전단력을 알아보기 위해서 전단력도라는 것을 그려볼 필요가 대두됩니다. 전단력도를 그려보면 양쪽 지점반력의 위치와 중앙점의 전단력의 크기를 알 수 있게 됩니다. 감사합니다.
첨부파일	[42]제목 없음.jpg
