안녕하세요,,,질문하신 내용에 대한 답변입니다.

(1) 결합점에서 실선의 화살표가 없는데에 따른 질문이신 것 같으며, 문제의 선후관계에 의해 이러한 경우도 발생됩니다. 상관없습니다.

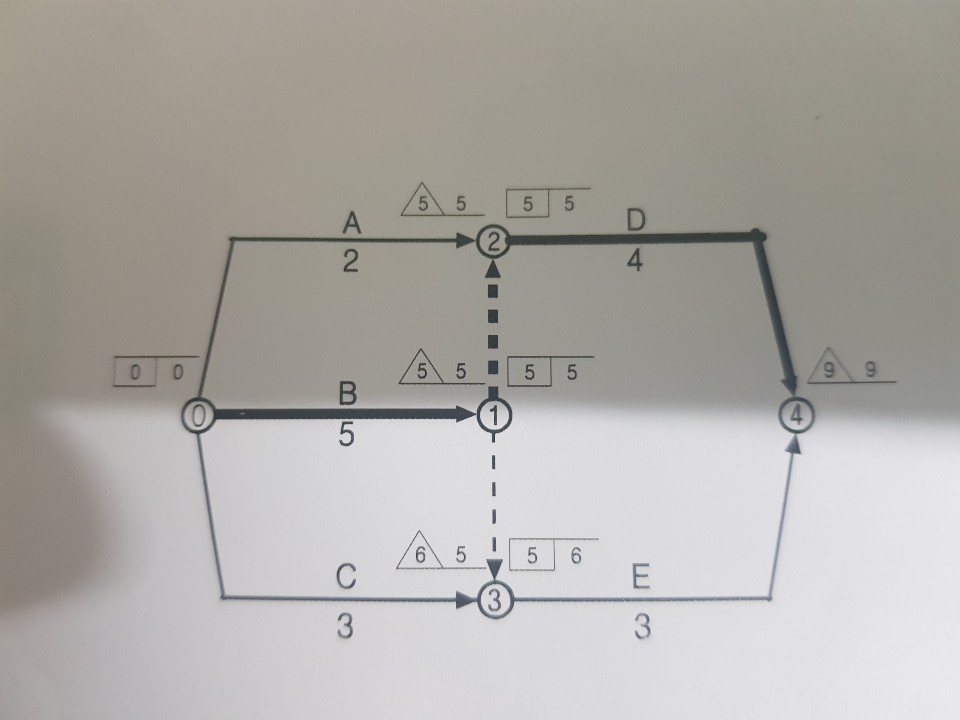

(2) B작업과 C작업은 시작결합점과 종료결합점이 같다는 것을 주목합니다.

따라서 B작업이든 C작업이든 둘중의 하나는 결합점내의 작업의 중복을 피하기 위한 넘버링더미(Numbering Dummy)로 표현되어야 합니다.

주의하실 점은 둘 다 넘버링더미로 처리하시면 안된다는 것입니다.

(3) 그렇지 않습니다.

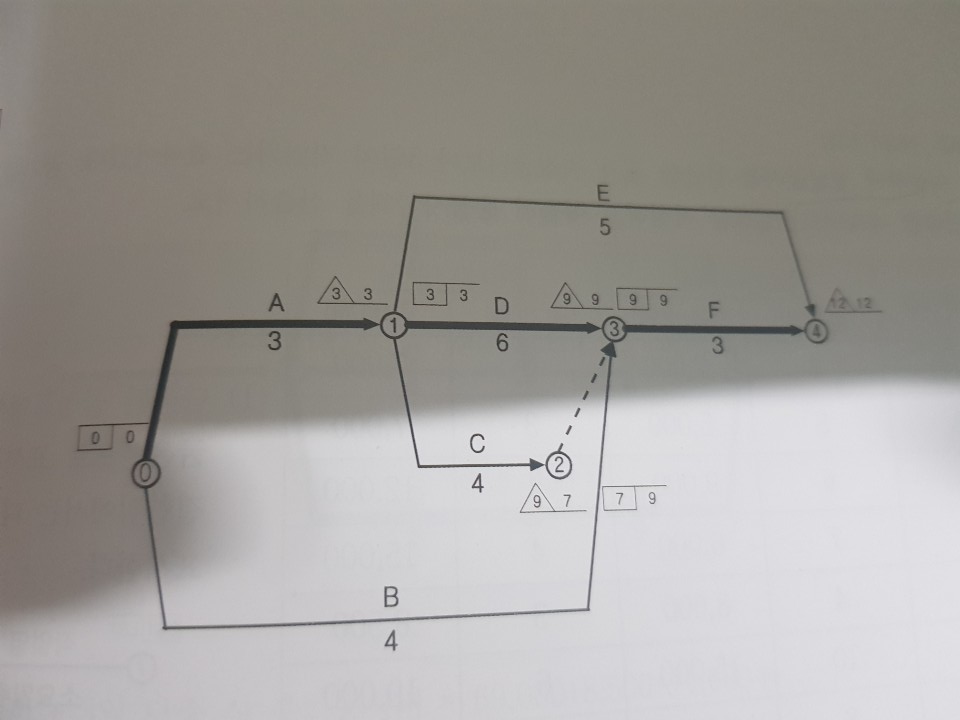

모범답안의 공정표상에서 C와 D를 위아래 바꾸어서 그릴 수는 있어도 B작업은 무조건 3번에 화살표의 머리가 닿아야만 합니다.

감사합니다.
