안녕하세요~ 고길용입니다.

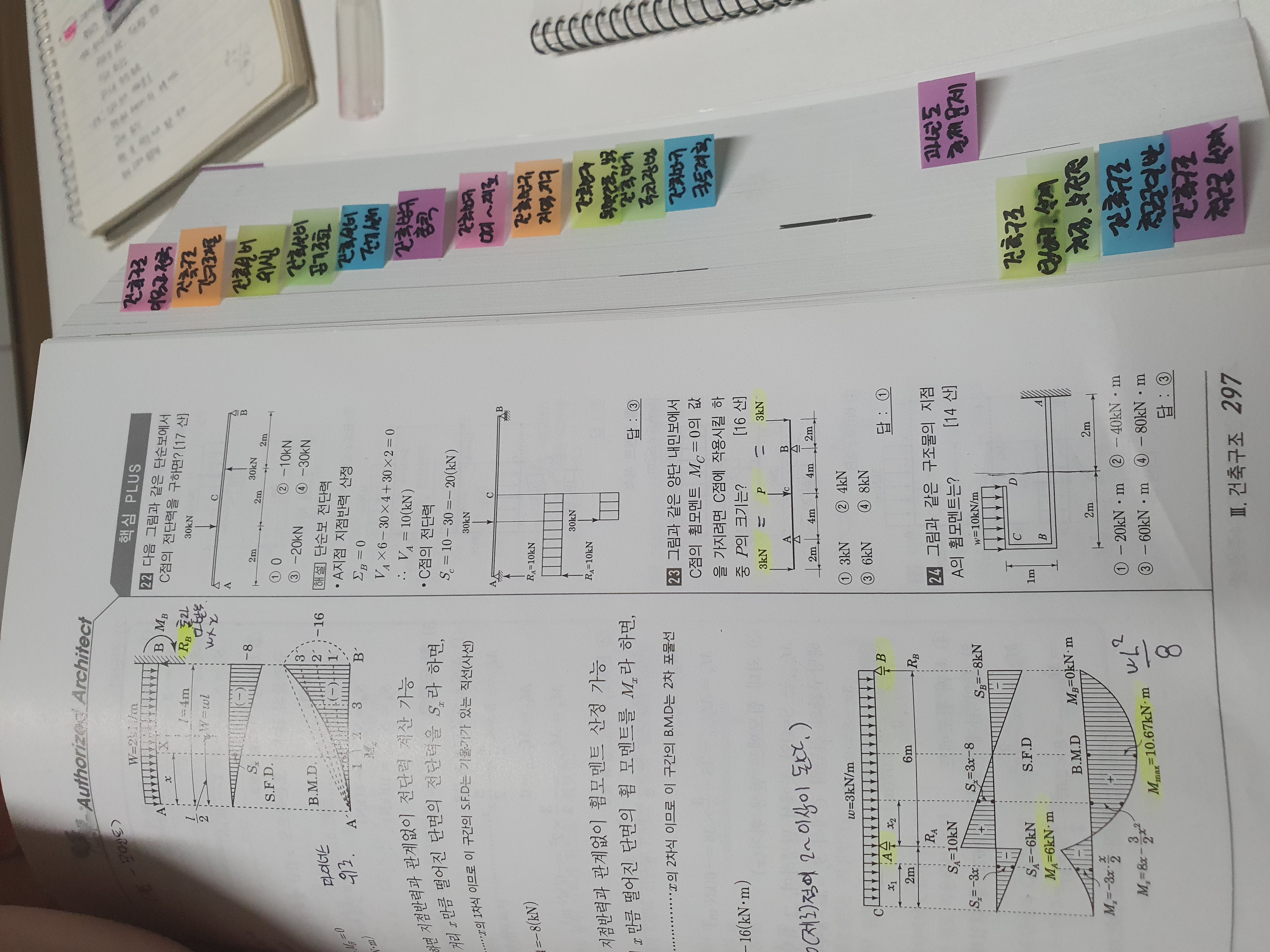

22번에서 A점은 지점으로서 지점의 반력이 수직으로 10이 발생합니다.

전단력이란 부재에 수직으로 작용한는 힘을 말하는 것이므로 A점에는 수지전단력 10이 발생하게 됩니다. 즉, 지점의 전단력은 지점의 반력 크기와 같다.

24번은 A의 휨모멘트를 구하는 문제로 먼저 등분포하중 10KN/m를 하나의 집중하중으로 바꾸면 10×2m=20kN입니다. 그런데 이 하중은 등분포하중의 중심(도심)에 작용하므로 A점 부터의 구직거리는 2+2/2=3m 입니다.

따라서 모멘트는 20×3=60입니다.
