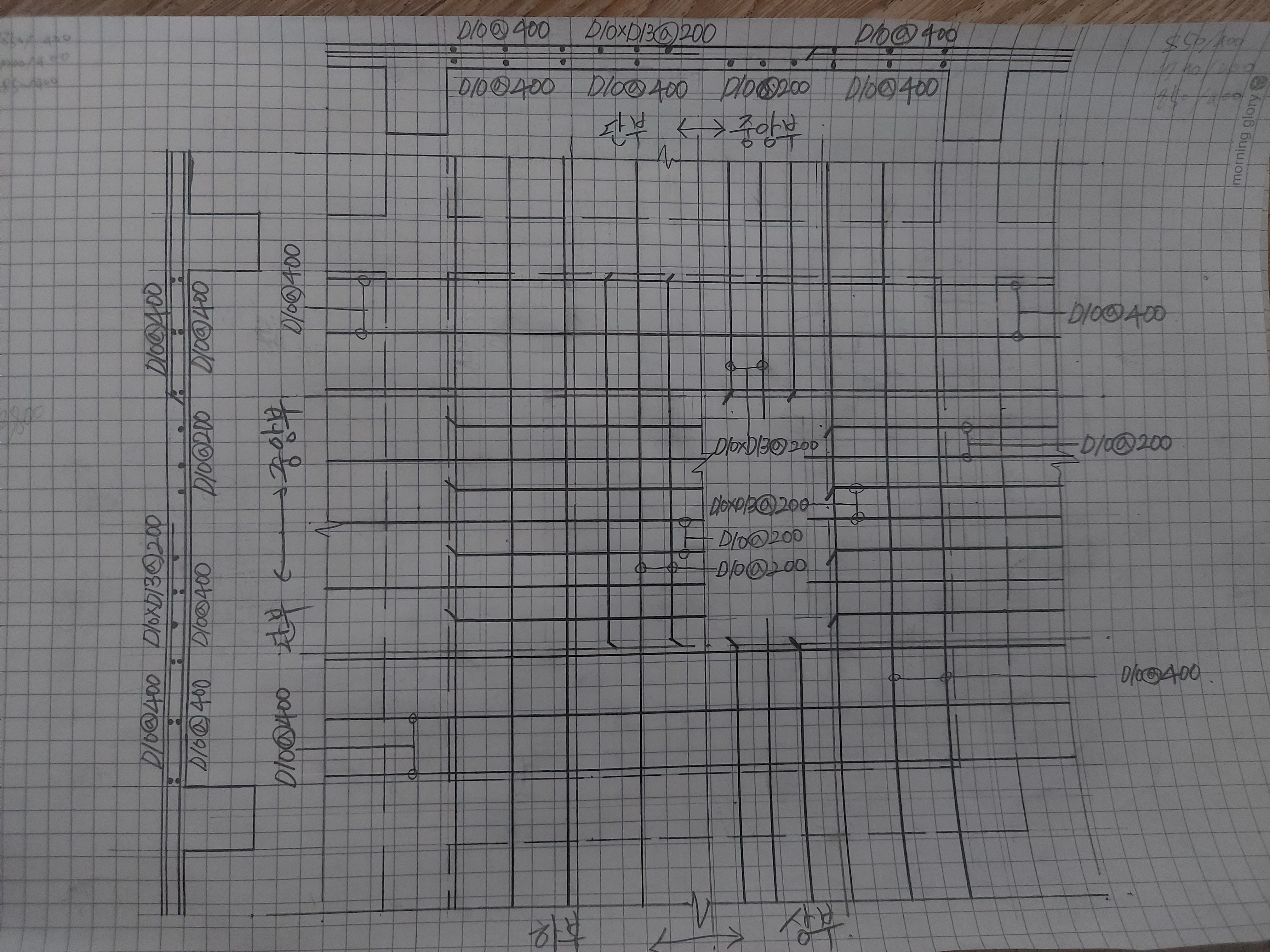

하부 주근 밴트근을 1/4지점에서 꺽어주셔야 합니다.

현재는 보부분에서 꺽여있는 형태입니다.

단면그림에서 탑바는 200정도 돌출되므로 밴트근 꺽임부분 보다 200정도 돌출시켜야 합니다.

단면그림에서 단부, 중앙부를 구분하는 선을 절단선으로 표현해 주세요.

또한 글씨기입시 프리로 선을 긋지 말고 자를 이용하여 선을 그은후 글씨를 써주여야 합니다.

배근도는 가장 중요한 것이 배근을 맞게 작도하는 것이지만, 배근을 맞게 작도하였다면 기타 도면의 표현도 신경써 주셔야 합니다.

동영상 강의중 치수선 만드는 부분과 글씨기입하는 부분을 꼭 시청하시기 바랍니다.

마지막으로 치수선도 반드시 만들어 주셔야 합니다.
