제목
배근도와 단면도 그렸습니다
질문유형 온라인강의 > 건축산업기사실기 종합반 > 김영주
글쓴이 이*우 등록일 2020.07.16 답변상태 답변완료

  •

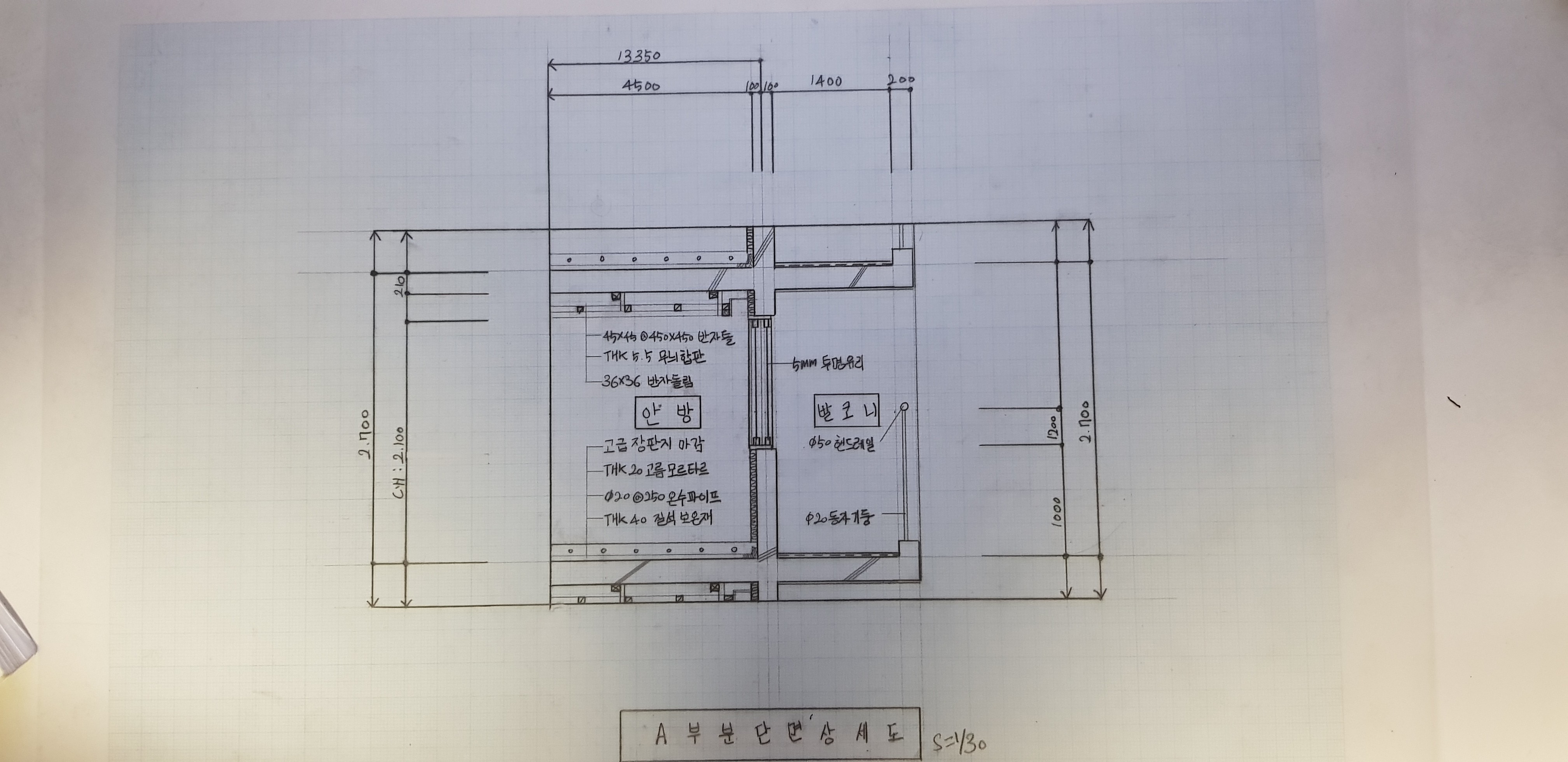

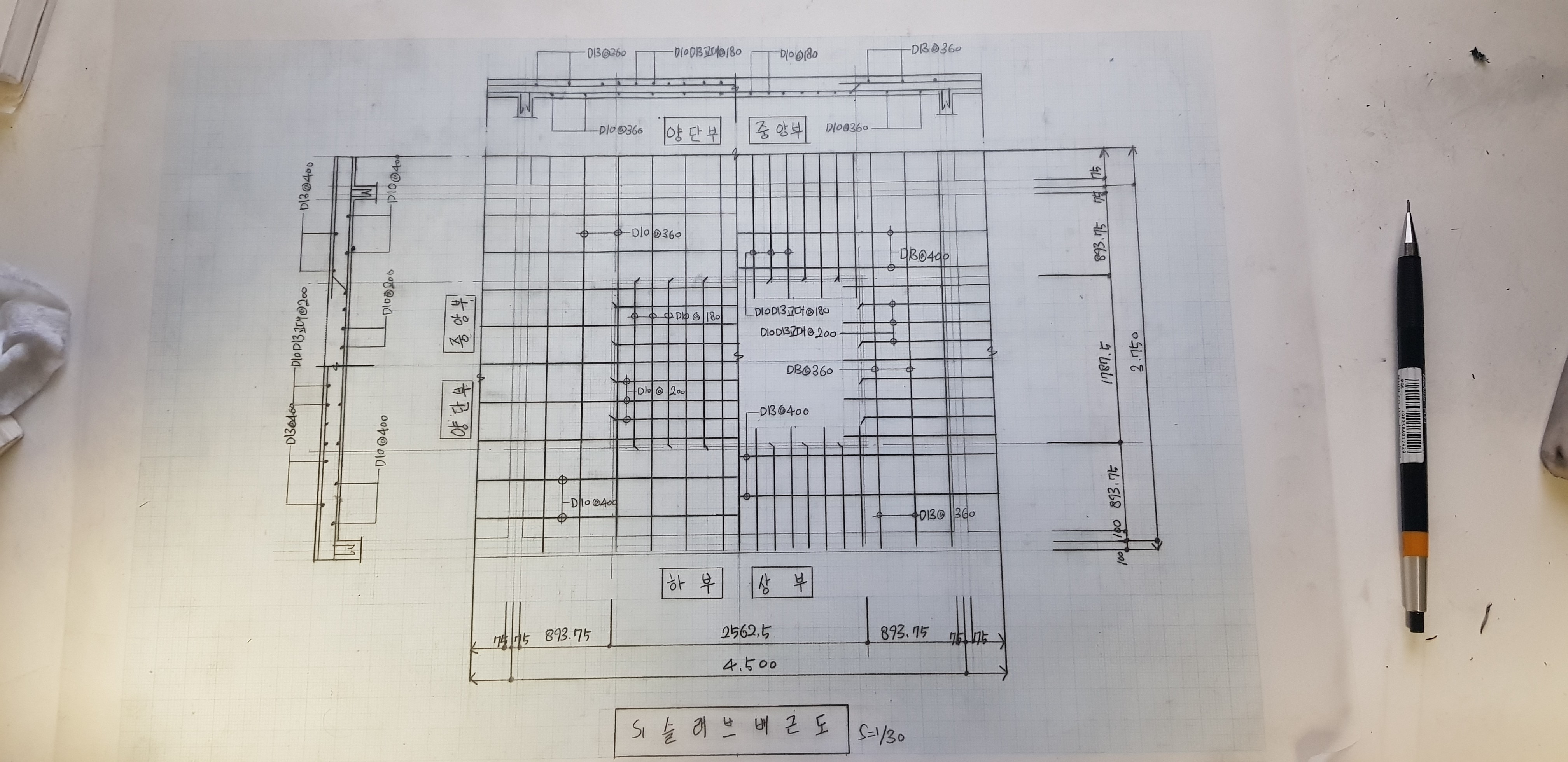

    30p 단면도와 배근도입니다 피드백 주신부분을 생각하며 그려보았는데 하루만에 나아지진 않은것 같습니다 모자란 부분이 있을까요?

    그리고 배근도 상단부분 단면에 하부 D10@180을 적을 공간이 없어서 위로 빼서 써넣었는데 괜찮을까요?

  • 김영주 ｜(2020.07.16 09:33)

    단면도 외벽마감선 작도하시구요.

    벽체중심선 누락, 결로방지층누락.

    배근도 단면 그림에서 철근만 단면선, 슬래브선은 입면선,

    벽체 철근 정착표현 모범답안 참조, 글씨 기입은 문제 없습니다.
