제목
사무소유형 7
질문유형 온라인강의 > 건축산업기사실기 종합반 > 김영주
글쓴이 박*화 등록일 2020.07.20 답변상태 답변완료
  •

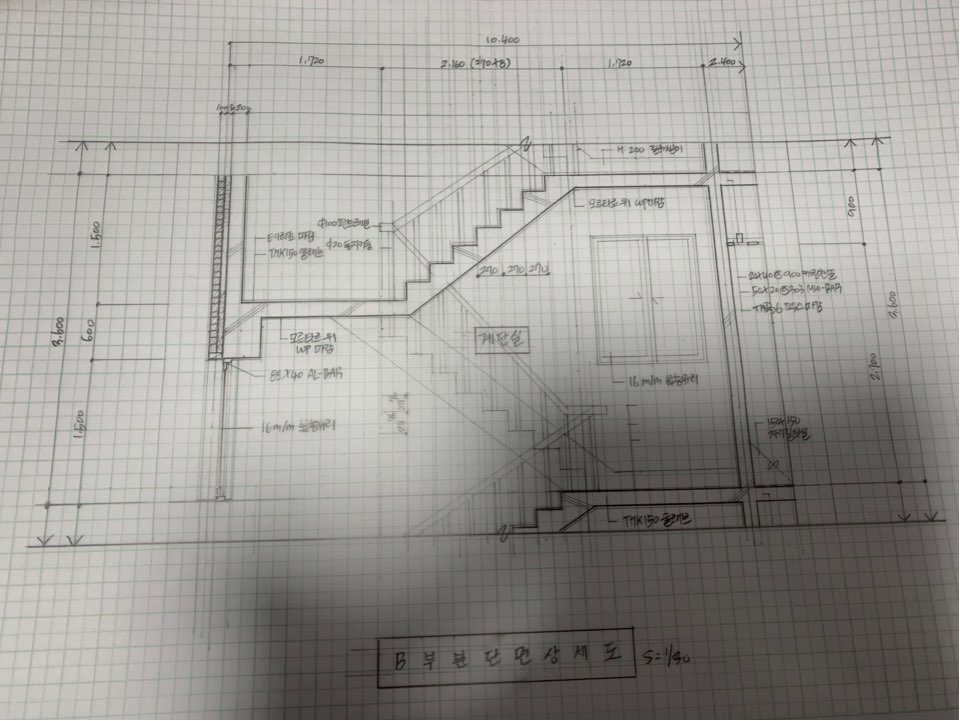

    교수님 계단실은 피드백해주신대로 단면선을 조금더 진하게 그려 봤어요

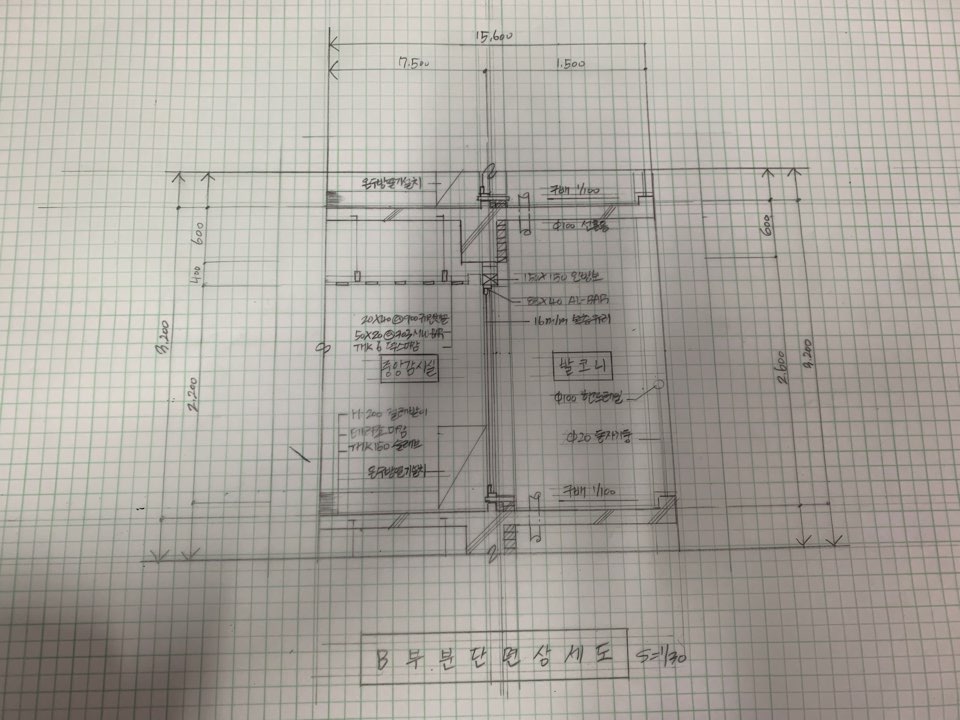

    그리고 중앙감시실 단면도에서 보옆에 붙어있는 벽돌을 아래 인방보까지 내려그려야 하는건가요 ???

  • 김영주 |(2020.07.21 09:40)

    조금씩 나아지고 있네요...글씨는 계속 연습하셔야 해요...ㅜㅜ

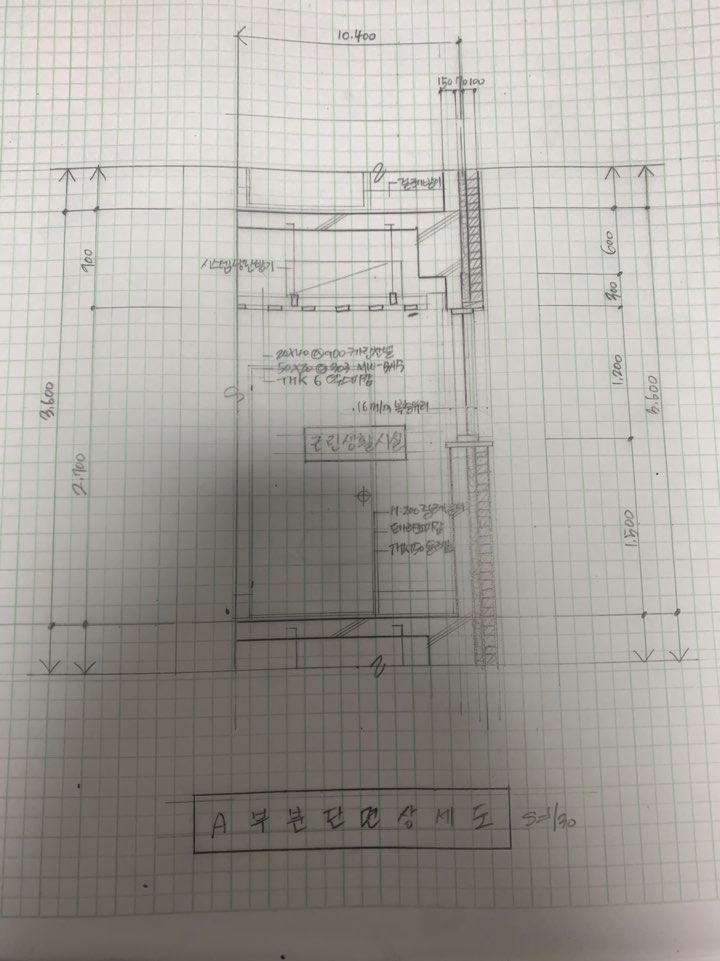

    두번째 도면 계단 난간이 잘못 작도되었구요.. 왼쪽벽체 위쪽의 창부분도 잘못되었습니다. 답안과 비교해 보시구요.

    보 옆쪽의 벽돌도 인방까지 내려주시는 것이 좋습니다.

    고생하셨습니다.
