안녕하세요,,,

(1) 먼저 115페이지의 (3)철근량 산출에서 벤트근의 벤트길이 산정시 보의 높이에서 10cm를 뺀값을 적용한다는 것을 확인합니다.

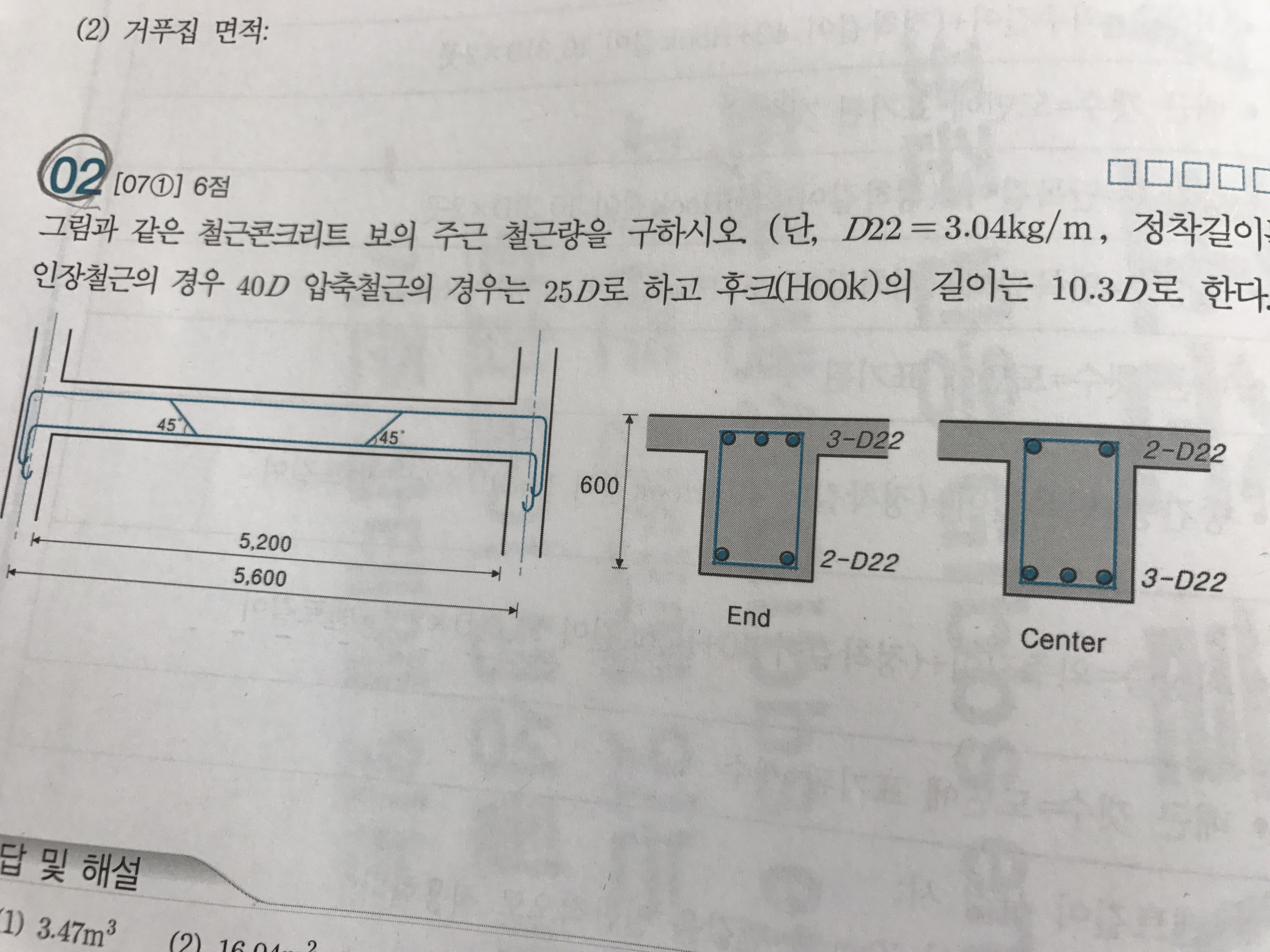

그리고나서 질문하신 02번 문제의 보의 높이를 확인해보니 600mm이므로 여기에서 10cm를 빼면 500mm이고 이것은 m단위로 0.5m가 됩니다.

보의 벤트(Bent)근은 그림에서 확인하시는 대각선의 45도의 철근을 말합니다.

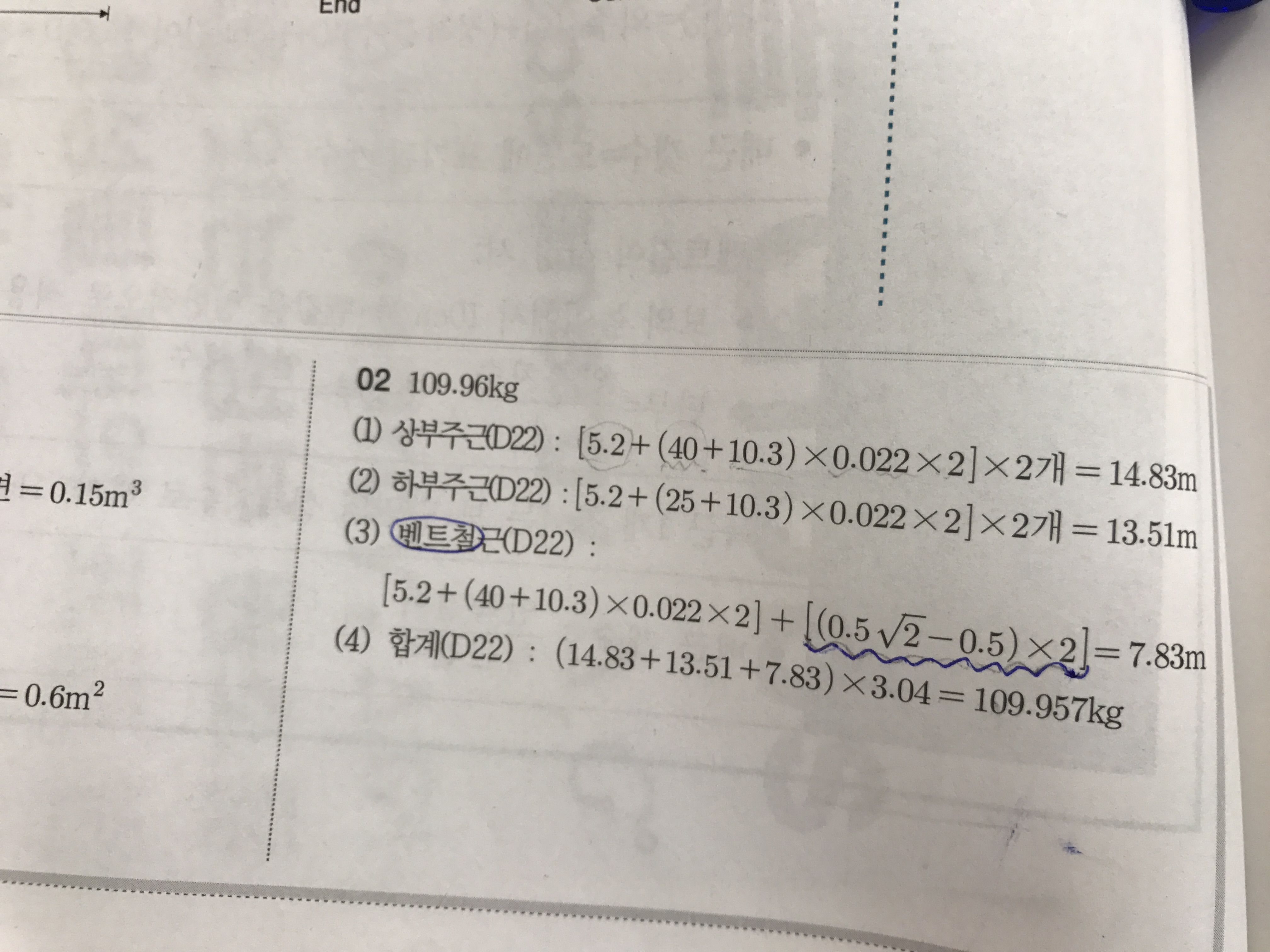

폭과 높이가 0.5인 직각이등변삼각형의 대각선의 길이는 0.5root2 가 되며, 이미 5.2라는 전체의 길이를 계산한 상태에서 0.5root2로부터 수평의 0.5를 뺀값이 대각선을 수평으로 치환한 나머지 길이가 되는 것을 합한다는 단순논리입니다.

(2) 문제에서 주근철근량을 구하라고 했습니다.

End라고 표현된 그림에서 위쪽의 세개의 철근 중 가운데 하나는 벤트근입니다.

또한 Center라고 표현된 그림에서 아래쪽의 세개의 철근중 하나는 벤트근입니다.위쪽의 두개와 아래쪽의 두개는 직선상으로 쭉 배근되어 있다는 이야기이고, 한개의 벤트근이 End라고 표현된 단부쪽에서는 상부쪽으로 먼저 배근되다가 보의 1/4 근처에서 꺾여서(Bent) Center라고 표현된 중앙부쪽에서는 하부쪽에 배근되어 있다는 것을 나타내는 도면상의 약속이라고 보시면 됩니다.

나머지 03번과 04번 문제도 같은 논리로 풀어내시면 됩니다.

감사합니다.
