제목	교재 93페이지 6번문제 질문입니다.
질문유형	온라인강의 > 필기_건축구조(~2017) > 안광호
글쓴이	길*희	등록일	2017.10.20	답변상태	답변완료

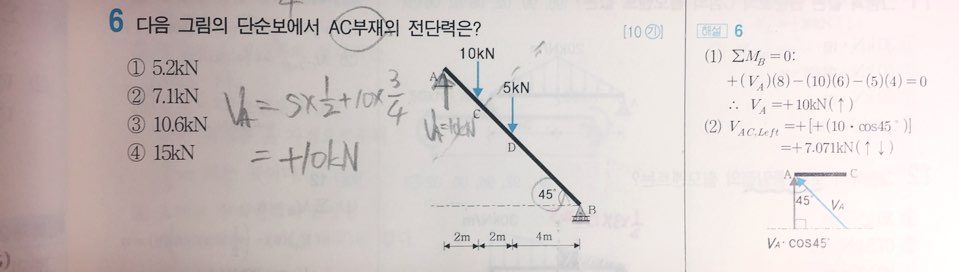

교재 93번 6번 문제 질문입니다. AC부재의 전단력을 구하는 과정에서, A점에 작용하는 수직반력의 cos성분을 고려해야 하는 것은 이해되는데, 부재의 C점 부근에 작용하고 있는 10kN의 sin성분은 왜 고려하지 않는 것인지 모르겠습니다. 답변 부탁드립니다^^ 안광호 ｜(2017.10.28 10:45) 안녕하세요,,,답변이 늦어서 죄송합니다. 시험문제의 조건에서 AC부재의 전단력이라고 출제하였지만, 실상은 AC구간의 전단력이라고 해야 정확한 표현이 됩니다. AC구간 어느 곳이든 수직절단하여 절단면의 좌측을 검토하고 있는 것이 교재의 해설이며, 만약 우측을 검토한다면 10kN, 5kN, B점의 수직반력이 전단력 계산의 검토 성분들이 됩니다. 감사합니다.
첨부파일	KakaoTalk_20171020_223106540.jpg
