제목
캔틸레버보 전단력
질문유형 온라인강의 > 건축산업기사필기 4주완성 종합반 > 고길용
글쓴이 노*현 등록일 2021.02.04 답변상태 답변완료

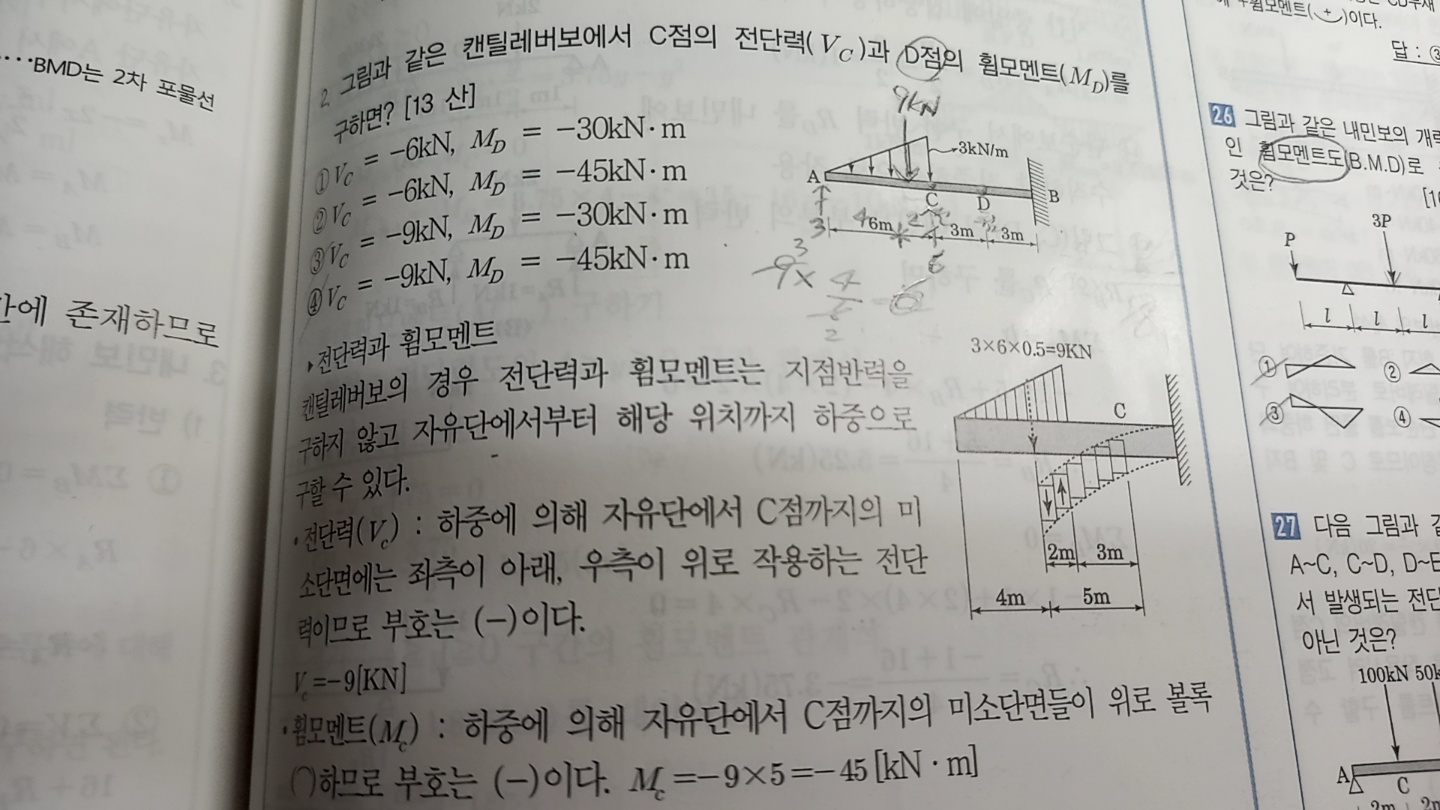

  • 산업기사 교재 299쪽에 2번문제 입니다. 휨모멘트는 구했는데 C점에 전단력을 어떻게 구해야 할지 모르겠어서요. 저는 처음에 -6이 나왔는데 답은 -9여서 문제 해설을 봤는데 잘 이해가 안되서요. 어떻게해서 -9가 나오는 건가요?

  • 고길용 ｜(2021.02.05 17:24)

    안녕하세요~ 고길용입니다.

    c점으로 자른 후 왼쪽을 보시면 왼쪽에는 수직력 9가 아래로 향하므로 c점에서는 수직상향으로 9가 있어야 평형이 됩니다.

    따라서, c점의 전단력은 재료를 반시계로 회전시키는 전단력이 되므로 -9입니다.
