제목
사무소 책상배치에 따른 격자치수
질문유형 온라인강의 > 필기_건축계획 > 이병억
글쓴이 김*우 등록일 2021.09.28 답변상태 답변완료

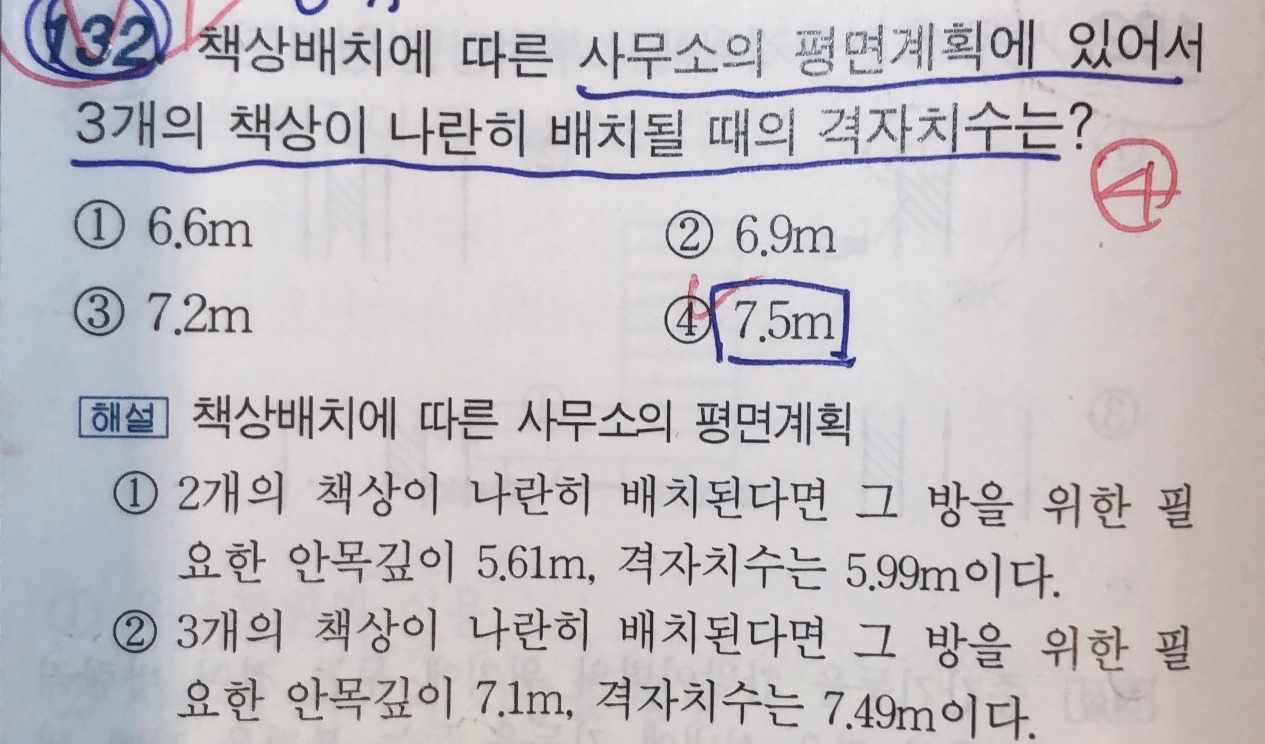

  • 교수님 이 문제와 관련되어 정리된 개념을 못 찾겠습니다ㅠ

    1.문제에서 언급된 "격자치수"라는게 하나의 평면을 격자모양으로 나눴을때

    격자 한칸의의치수인건지 궁금합니다!

    2.해설부분에서 언급된 "안목치수"의 뜻을 모르겠습니다.

    3.문제 풀이 관련 개념 설명 같이 해주시면 감사드리겠습니다!





  • 이병억 |(2021.09.29 11:15)

    안녕하세요? 건축계획 담당강사 이병억입니다.

    격자치수는 말씀하신대로 하나의 평면을 격자모양으로 나누었을 때 한칸의 치수를 의미합니다. 이때 격자치수는 중심선치수(공칭치수)를 기준으로 합니다.

    안목치수는 중심선치수에서 벽체두께를 뺀 치수 즉, 벽에서부터 벽까지의 길이를 말합니다.

    합격을 기원합니다.
